Audio Interface
Einleitung
Das Audio-Interface ist die zentrale Verbindung mit dem Computer und dient zur Aufnahme und Wiedergabe von Audio. Es ist zudem das Routing-System für die Speakers und Headphones und fungiert als Monitor-Controller.
Es handelt sich um ein Antelope Audio Galaxy 32 Synergy Core. Hier ist die Support-Seite von Antelope für das Produkt. Das User Manual findet sich unter diesem Link als PDF.
Einrichten am eigenen Computer
Zuerst muss ein Benutzerkonto erstelltwerden.
Danach kann die offizielle Anleitung von Antelope aufgerufen werden, die den Antelope Launcher herunterlädt. Schritt Nummer 6, 7 und 8 können dabei übersprungen werden.
Wenn es sich beim eigenen Gerät um einen Apple M1/M2 handelt, müssen für die korrekte Treiberinstallation die System Erweiterungen aktiviert werden. Der Prozess ist hier beschrieben.
Benutzung als Monitor-Controller

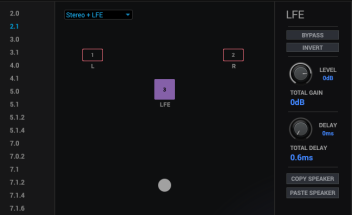

Um verschiedene Speaker-Setups schnell umschalten zu können, stehen im Interface diverse Presets zur Verfügung. So kann flexibel zwischen den Main Speakers, dem 8-Speaker System und den Headphone Preamps umgeschaltet werden. Ferner kann ein Betrieb mit Computer (ohne Direct Monitoring über das Interface), sowie ohne Computer (bei dem das Direct Monitoring die Inputs der Interface auf das entsprechende Speaker System routet) gewählt werden. Die folgenden Presets sind programmiert:
- Stereo_Basic_2-1-1_V1
- Multichannel_8-2-1_V1
Mit dem grossen Knopf kann die Lautstärke geregelt werden. Der Knopf kann ferner geklickt werden, um das Signal stummzuschalten - was zum Beispiel bei plötzlichen unerwarteten lauten Tönen hilfreich sein kann.
Die Benutzung der Headphone Preamps ist unter Headphone Preamps beschrieben.
Session und Routing
Das Routing und das öffnen und Speichern von Sessions und Presets des Galaxy 32 wird im Control Panel gemacht. Dieses kann vom Launcher aus gestartet werden, in dem auf das linke Logo unter der device ID Nummer (4202323000120) geklickt wird (Start Control Panel).
Sessions und Presets
Sobald das Control Panel geöffnet wurde, können die gespeicherten Presets aufgerufen und bearbeitet werden. Unter dem "Session" Knopf, welcher sich oben rechts im Fenster befindet, kann im linken Abschnitt "Project Session" die momentan geöffnete Session gespeichert oder eine bereits gespeicherte Session geladen werden. Im mittleren Abschnitt "Software Presets" können verschiedene Software Presets direkt in der Session gespeichert und aufgerufen werden. Im rechten Abschnitt kann das selbe für die hardware Presets gemacht werden.
Neben den Standartpresets, welche auf dem CB-Lab Computer im Finder unter Documents> Presets and Routing > Galaxy32_Presets gespeichert sind, macht es Sinn, eine eigene Session zu erstellen, wenn etwas am Routing verändert werden muss.
Eigene Session
Um eine eigene Session zu erstellen, kann oben rechts auf "Session" geklickt werden. Dann kann links im Abschnitt "Project Session" die Session unter einem spezifischen Namen gespeichert werden ("Save").
Benennung der Sessions
Die Standartpresets des CB-Lab werden unter Documents> Presets and Routing > Galaxy32_Presets gespeichert. Sie werden nach folgendem Schema benannt: "NamePreset_AnzahlHauptspeaker-AnzahlNebenspeaker-AnzahlExtraspeaker_Versionnummer". Ein Beispiel ist "Stereo_Basic_2-1-1_V1". Dieses wurde so benannt, da dieses Preset dafür gemacht wurde, die zwei grossen PSI Lautsprecher als Hauptlautsprecher (2-1-1_V1), eine Grot-Box oder Extralautsprecher (2-1-1_V1) und ein Subwoofer (2-1-1_V1) zu verwenden. Dazu ist es die erste Version (2-1-1_V1).Alle Presets oder zumindest die, die auf dem CB-Rechner im Ordner "Galaxy32_Presets" gespeichert werden, sollten diesem Benennungsschema folgen, da sie die Übersicht erhalten bleibt.
Routing
Das Routing ist die Zu- und Verteilung aller einzelnen Audiokanäle innerhalb des Interfaces, praktisch heisst das, dass mit dem Routing entschieden wird, welcher Input zu welchem Output geführt wird.

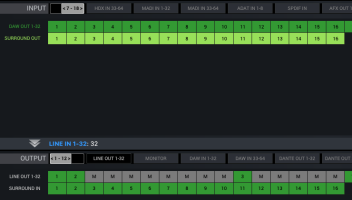

Das Routing der momentan geöffneten Session kann unter dem Tab "Routing" geöffnet werden. In der oberen Hälfte dieses Tabs sind die Inputs zu sehen, während die Outputs die untere hälfte des Tabs besetzen.
Horizontal sind jeweils alle Kategorien von Inputs und Outputs aufgelistet (Line in 1-32, DAW out 1-32, DAW out 33-64, etc.). Diese können mit einem Klick auf den jeweiligen Namen ein- und ausgeblendet werden, die sichtbaren sind farbig und die unsichtbaren grau. Welche sichtbar sind und welche nicht wird auch in der Session gespeichert.
In diesem Fenster können die Inputs bestimmten Outputs zugewiesen werden, in dem eines der Felder der oberen hälfte des Tabs, ein Input, mit Drag-and-drop auf eines der Felder der unteren Hälfte, auf ein Output gezogen wird. Der Output nimmt dann die Farbe der Kategorie des Inputs an, welcher darauf gezogen wurde. Die Line In 1-32 sind blau, die DAW out 1-64 grün und so weiter. Wenn also unten bei Line out 1-32 die ersten zwei Felder grün sind heisst das, dass dort Audio aus der DAW hingeschickt wird. Die einzelnen Felder können umbenennt werden, indem auf das Feld doppelgeklickt wird.
Beim Routing macht es sinn, einem Benennungsschema zu folgen, da es schnell komplex und unübersichtlich werden kann. Das Routing in den CB-Lab Standartpresets ist nach dem folgenden Schema benannt:
Die erste Nummer weist auf die Nummer des Kanals. Bei den Inputs ist der Kanal entweder ein Jack Input auf dem Rack ("Line In 1-16") oder ein Mikrofon Input auf dem Rack ("Mic Pre In 1-8") oder ein Kanal aus der DAW (Nummer vom Outputkanal in der DAW stimmt der Nummer im Control Panel überein). Die zweite Nummer ist rein für Unterscheidungszwecke da, sie ist aber sinnvoll beim benennen der Mikrofone.
- "1-16 LI 1-16" für die Line in (Beispiel "1 LI 1" für den ersten Line in, "2 LI 2" für den zweiten, etc.)
- "17-24 Mic 1-8" für die Mikrofon-Preamp Inputs (Beispiel "17 Mic 1" für den ersten Mikrofon Input and der Vorderseite des Racks, welcher nach dem WA-412 Preamp auf Kanal 17 im Interface ankommt, "21 Mic 5" für das fünfte Mikrofon, welches nach dem SSL Preamp auf Kanal 21 im Interface ankommt, etc.)
- "1 Main L" und "2 Main R" für die zwei grossen PSI Lautsprecher
- "11 Sub" für den Genelec Subwoofer
- "12 Grot" für den Fostex Lautsprecher oder ein anderer Extralautsprecher
- "13-16 HP A/B-L/R" für die Kopfhörerausgänge im Rack (Beispiel "13 HP A-L")
- "17-24 LO 17-24" für die Line Out
- "N/A" für die nicht verfügbaren In- oder Outputs (weil das Routing absichtlich nicht zugewiesen wurde)
- "M" für die gemuteten Outputs.
Die Routings der Standartpresets folgen dem oben beschriebenen Benennungsschema.
CB-Lab Standartpresets
Stereo_Basic_2-1-1_V1
Im Preset "Stereo_Basic_2-1-1_V1" sind bestimmte Verbindungen hergestellt, während andere nicht hergestellt wurden. In der Abbildung unten werden die Verbindungen zwischen den Outputs in der DAW und den physischen Line Outputs in einer Matrixansicht dargestellt. Kanal 1 der DAW (links, benannt "1 Main L") geht auf den Line Output 1 (oben, benannt "1"), welcher im Rack direkt mit den Grossen Lautsprechern verbunden ist. Gleichzeitig wird der selbe Kanal aus der DAW auch an die Monitorausgänge an der Rückseite des Interfaces geschickt. Dasselbe für den Kanal 2. Die Kanäle 3-10 sind in diesem Preset nicht verbunden. Kanal 11 aus der DAW (benannt "11 Sub" ist mit dem elften physischen output aus dem Interface verbunden.
Benutzung als ADDAC (Analog-Digital / Digital-Analog Converter)
KURZBESCHREIB I/O auf Rack Front, Verknüpfung Mic Preamps
LINK ZU VERKABELUNG AUDIO-RACK FUER I/O ANSCHLUESSE AM RACK
ANMERKUNG BZGL BALANCED / UNBALANCED; TS TO TRS KABEL, bzw. SB-6 ISOLATORS
